Opisy pinów wybranych układów

ESP32  WROOM32 (wersja 30-pinowa)

Arduino Mega

Arduino Uno

Arduino Pro Mini

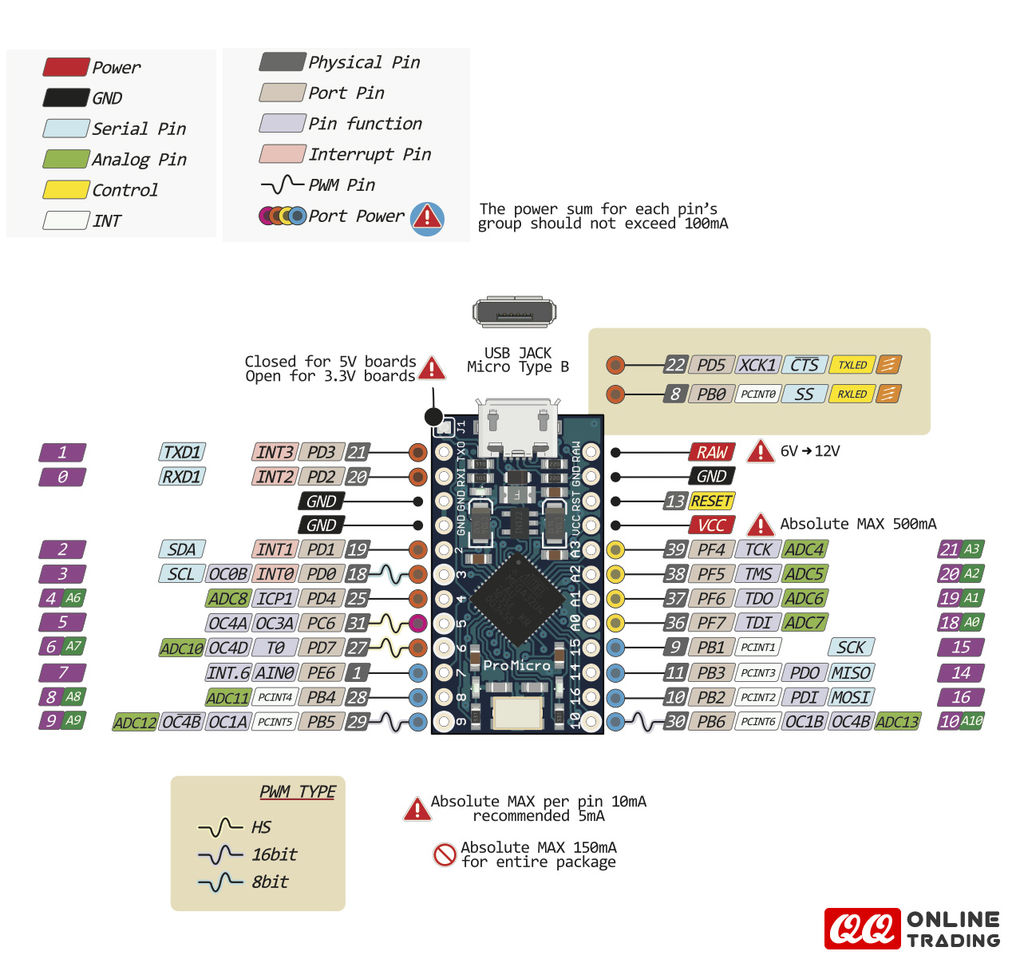

Arduino Pro Micro

Arduino Nano

Digispark ATtiny85

Źródło: https://www.instructables.com/id/Digispark-Lantern-ATtiny85-Project/

Arduino Sensor Shield v5.0

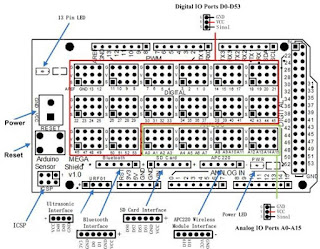

Arduino Mega Shield v2.0

Uwaga. Warto zwrócić uwagę i odizolować złącze USB na płytce Arduino Mega i piny zworki PWR_Select. Inaczej są duże szanse na solidne zwarcie ;) Ja mimo użycia izolacji nie uniknąłem dymu (nie wiem skąd, ale Arduino nadal działa) ;) Dorzuciłem w tej sytuacji kilka kolejnych warstw izolacji oraz stępiłem lut (ostry), który przerwał założoną wcześniej izolację.
Poza tym, zwarta zworka PWR_Select oznacza zasilanie układów podłączonych do shielda z poziomu Arduino (do 300mA). Brak zworki - umożliwia zasilanie modułów podłączonych do shielda poprzez gniazdo na shieldzie. Rozwiązanie warte rozważenia przy większych obciążeniach prądowych shielda.
